So überprüfen Sie den Transistor

Einführung in die Transistorprüfung

Grundlagen der Transistoren

Bevor Sie den Transistor überprüfen können, ist es wichtig, die Grundlagen zu verstehen. Ein Transistor ist ein Halbleiterbauelement, das in elektronischen Schaltkreisen verwendet wird, um elektrische Signale zu verstärken, zu schalten oder zu steuern. Es besteht aus drei Schichten, die entweder p-dotiert (positiv) oder n-dotiert (negativ) sind: der Emitter, die Basis und der Kollektor. Durch Anlegen einer geeigneten Spannung an die Basis können Sie den Stromfluss zwischen Emitter und Kollektor steuern.

Arten von Transistoren und deren Funktion

Es gibt verschiedene Arten von Transistoren, die jeweils unterschiedliche Funktionen erfüllen. Die drei gängigsten Typen sind Bipolartransistoren, Feldeffekttransistoren und Verstärkungstransistoren.

Bipolartransistoren bestehen aus zwei pn-Übergängen und können entweder npn- oder pnp-Typen sein. Der npn-Typ hat einen negativ dotierten Emitter, eine positiv dotierte Basis und einen negativ dotierten Kollektor. Der pnp-Typ hat hingegen einen positiv dotierten Emitter, eine negativ dotierte Basis und einen positiv dotierten Kollektor. Bipolartransistoren können als Verstärker oder als Schalter in elektronischen Schaltkreisen verwendet werden.

Feldeffekttransistoren werden in zwei Kategorien unterteilt: JFETs (Junction Field Effect Transistors) und MOSFETs (Metal-Oxide-Semiconductor Field Effect Transistors). JFETs haben einen pn-Übergang und nutzen ein elektrisches Feld zur Steuerung des Stromflusses. MOSFETs hingegen verwenden eine isolierte Gatestruktur und arbeiten aufgrund der Anziehung und Abstoßung elektrischer Ladungen in einem Halbleitermaterial.

Verstärkungstransistoren, auch bekannt als Leistungstransistoren, werden für Anwendungen mit hohem Strom oder hoher Spannung eingesetzt. Sie können Signale verstärken und sind oft in Audio- und Leistungsverstärkern zu finden.

Wie man den Transistor überprüft

1. Identifizierung der Anschlüsse: Überprüfen Sie das Datenblatt des Transistors, um die Pinbelegung zu ermitteln. Normalerweise gibt es einen Emitter, eine Basis und einen Kollektor. Notieren Sie sich die Anschlüsse für spätere Referenz.
2. Überprüfen Sie den Transistor mit einem Multimeter: Stellen Sie das Multimeter auf den Diodentestmodus oder den Transistortestmodus ein. Verbinden Sie die Multimeter-Sonden mit den entsprechenden Anschlüssen des Transistors. Beachten Sie, dass die Polarität wichtig ist. Das Multimeter sollte einen Wert anzeigen, wenn der Transistor gut ist.
3. Überprüfen Sie den Transistor in einer Schaltung: Entfernen Sie den Transistor aus der Schaltung und überprüfen Sie ihn erneut mit dem Multimeter, um sicherzustellen, dass er nicht beschädigt ist. Wenn der Transistor in einer Schaltung gut funktioniert, kann ein Fehler in der Schaltung selbst vorliegen.
4. Prüfung des Verstärkungsfaktors: Wenn Sie den Verstärkungsfaktor (Beta oder hFE) des Transistors überprüfen möchten, benötigen Sie ein spezielles Transistormessgerät. Folgen Sie den Anweisungen des Herstellers, um den Verstärkungsfaktor zu messen.

Bestimmte Transistoren können auch mit Oszilloskopen, Funktionsgeneratoren oder anderen speziellen Testgeräten überprüft werden, um ihren Betrieb und ihre Leistung zu überprüfen. In solchen Fällen ist die Verwendung der Anleitung des Herstellers unerlässlich.

Beste Beispiele

Einige der bekanntesten Transistorhersteller sind Texas Instruments, STMicroelectronics, NXP Semiconductors, Infineon Technologies und Toshiba. Diese Unternehmen bieten eine breite Palette von Transistoren für verschiedene Anwendungen an, von allgemeinen Verstärkern bis hin zu Hochleistungsverstärkern und Schaltern.

Ein Beispiel für einen weit verbreiteten Bipolartransistor ist der 2N3904, der in vielen Anwendungen als Vorverstärker oder Schalter verwendet wird. Im Bereich der Feldeffekttransistoren ist der MOSFET IRF520 weit verbreitet und wird oft in Schaltungen für Leistungsverstärker oder Motorsteuerungen eingesetzt.

Die Auswahl des richtigen Transistors für Ihre Anwendung erfordert eine sorgfältige Analyse der technischen Spezifikationen und eine Einschätzung der Anforderungen Ihrer Schaltung. Es ist ratsam, die Unterstützung von Experten oder das Studium von Fachliteratur in Anspruch zu nehmen, um sicherzustellen, dass Sie den bestmöglichen Transistor für Ihre Anforderungen wählen.

In conclusion, the proper understanding of transistors, their types, and how to test them is crucial for any electronics enthusiast or technician. By familiarizing yourself with the basics of transistors, you can confidently select and test them for your circuits, ensuring optimal performance and reliability. Remember to always refer to the datasheets and manufacturer guidelines for accurate specifications and testing procedures.

Verwendung eines Multimeters zur Transistorprüfung

Multimeter und seine Funktionen

Ein Multimeter ist ein vielseitiges Messgerät, das zur Überprüfung verschiedener elektrischer Parameter verwendet wird. Mit einem Multimeter können Sie Spannung, Stromstärke und Widerstand messen. Es kann auch in der Transistorprüfung eingesetzt werden, um die Funktion und den Zustand eines Transistors zu bestimmen.

Ein Multimeter besteht normalerweise aus einem Display, an dem die Messwerte abgelesen werden können, und mehreren Anschlüssen zum Anschließen der Messleitungen. Es gibt verschiedene Arten von Multimetern, darunter Digitalmultimeter und Analogmultimeter. Das Digitalmultimeter ist heutzutage das am häufigsten verwendete, da es präzisere Messungen und eine einfachere Ablesung ermöglicht.

Schritt-für-Schritt-Anleitung zur Transistorprüfung mit einem Multimeter

1. Identifizierung der Anschlüsse: Bevor Sie mit der Überprüfung des Transistors beginnen, müssen Sie die Anschlüsse des Transistors identifizieren. Hierbei kann Ihnen das Datenblatt des Transistors helfen, das die Pinbelegung enthält. Normalerweise gibt es einen Emitter, eine Basis und einen Kollektor. Notieren Sie sich die Anschlüsse für spätere Referenz.
2. Vorbereitung des Multimeters: Stellen Sie das Multimeter auf den Diodentestmodus oder den Transistortestmodus ein. Dieser Modus ermöglicht es dem Multimeter, den Transistor zu prüfen und mögliche Defekte oder Fehlfunktionen zu erkennen.
3. Verbindung mit dem Transistor: Verbinden Sie die schwarze Messleitung des Multimeters mit dem Emitteranschluss des Transistors und die rote Messleitung mit dem Basisanschluss. Achten Sie darauf, dass die Polarität korrekt ist, da Transistoren polarisiert sind. Wenn der Transistor richtig angeschlossen ist, sollte das Multimeter einen Wert anzeigen, der anzeigt, dass der Transistor in Ordnung ist.
4. Verbindungstest durchführen: Um sicherzustellen, dass der Transistor richtig funktioniert, können Sie einen Verbindungstest durchführen. Dazu verbinden Sie die schwarze Messleitung des Multimeters mit dem Emitteranschluss und die rote Messleitung mit dem Kollektoranschluss. Das Multimeter sollte keine Verbindung anzeigen, da zwischen Emitter und Kollektor normalerweise keine Verbindung besteht.
5. Überprüfung der Verstärkungsfaktoren: Einige Transistoren haben einen Verstärkungsfaktor (Beta oder hFE), der angezeigt, wie stark der Transistor ein Signal verstärken kann. Mit einem speziellen Transistormessgerät können Sie den Verstärkungsfaktor messen. Befolgen Sie dazu die Anweisungen des Herstellers des Transistormessgeräts.

Es ist wichtig zu beachten, dass Transistoren empfindliche Bauteile sind und daher vorsichtig behandelt werden müssen. Bevor Sie den Transistor mit einem Multimeter überprüfen, stellen Sie sicher, dass das Multimeter ordnungsgemäß funktioniert und richtig kalibriert ist. Halten Sie das Multimeterkabel auch von anderen aktiven Schaltungen oder Spannungsquellen fern, um Beschädigungen zu vermeiden.

Mit einem Multimeter können Sie die Grundfunktionen eines Transistors überprüfen. Es kann jedoch nicht alle möglichen Defekte oder Probleme erkennen. Für eine genauere Überprüfung und Diagnose von Transistoren können spezielle Testgeräte wie Transistormessgeräte oder Oszilloskope verwendet werden.

In conclusion, the proper understanding of transistors, their types, and how to test them is crucial for any electronics enthusiast or technician. By familiarizing yourself with the basics of transistors and utilizing a multimeter for testing, you can confidently ensure the functionality and condition of transistors in your circuits. Remember to always refer to the datasheets and manufacturer guidelines for accurate specifications and testing procedures.

Verwendung eines Transistortesters zur Transistorprüfung

Funktionsweise eines Transistortesters

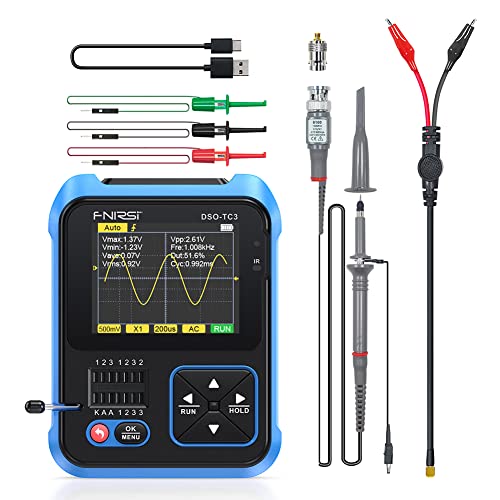

Ein Transistortester ist ein spezielles Gerät, das zur Überprüfung und Bewertung von Transistoren verwendet wird. Es ermöglicht eine schnelle und genaue Bestimmung der Funktion und des Zustands eines Transistors. Der Tester besteht aus einem Messkreis, der speziell für die Transistorprüfung entwickelt wurde.

Der Transistortester arbeitet, indem er verschiedene elektrische Signale in den Transistor einspeist und die Reaktion des Transistors misst. Auf diese Weise kann der Tester feststellen, ob der Transistor in Ordnung ist, korrekt funktioniert oder möglicherweise defekt ist.

Der Tester kann verschiedene Parameter eines Transistors messen, darunter die Basisspannung, den Kollektorstrom, die Verstärkung und den Durchlasswiderstand. Diese Messungen helfen dabei, den Transistor zu bewerten und festzustellen, ob er den Anforderungen entspricht.

Anleitung zur Verwendung eines Transistortesters zur Transistorprüfung

1. Transistor identifizieren: Bevor Sie den Transistor mit dem Tester überprüfen können, müssen Sie ihn identifizieren und die Anschlüsse bestimmen. Auf dem Transistor befinden sich normalerweise Beschriftungen oder Markierungen, die Ihnen dabei helfen. Stellen Sie sicher, dass Sie die Pinbelegung des Transistors korrekt kennen.
2. Transistor einsetzen: Schalten Sie den Transistortester ein und stellen Sie sicher, dass er betriebsbereit ist. Stecken Sie den Transistor in die dafür vorgesehene Buchse des Testers. Achten Sie dabei auf die richtige Ausrichtung der Anschlüsse.
3. Testmodus auswählen: Wählen Sie den passenden Testmodus auf dem Transistortester aus. Je nach Modell stehen verschiedene Testmodi zur Verfügung, wie z.B. PNP, NPN, Diode oder Verstärkungstest. Stellen Sie sicher, dass der gewählte Modus dem Typ des Transistors entspricht, den Sie überprüfen möchten.
4. Messung durchführen: Drücken Sie den Startknopf oder die Messfunktion auf dem Transistortester, um die Messung zu starten. Der Tester gibt Ihnen in der Regel sofort die Ergebnisse der Messung auf seinem Display aus. Beachten Sie, dass die Anzeige je nach Modell und Hersteller variieren kann.
5. Bewertung der Messergebnisse: Überprüfen Sie die Messergebnisse auf dem Display des Transistortesters. Der Tester gibt Ihnen Informationen wie die Basis-Emitter-Spannung, den Kollektorstrom oder den Verstärkungsfaktor an. Vergleichen Sie die gemessenen Werte mit den spezifizierten Werten des Transistors, um festzustellen, ob der Transistor in Ordnung ist oder nicht.
6. Interpretation der Ergebnisse: Basierend auf den Messergebnissen können Sie den Zustand des Transistors bewerten. Wenn die gemessenen Werte innerhalb der Spezifikationen liegen, deutet dies darauf hin, dass der Transistor in gutem Zustand ist und ordnungsgemäß funktioniert. Wenn jedoch die gemessenen Werte außerhalb der Spezifikationen liegen oder das Gerät keine Ergebnisse liefert, könnte dies auf einen defekten oder fehlerhaften Transistor hinweisen.

Es ist wichtig zu beachten, dass die genaue Vorgehensweise zur Verwendung eines Transistortesters je nach Modell und Hersteller variieren kann. Daher ist es ratsam, die Anleitung des Herstellers zu konsultieren, um sicherzustellen, dass Sie den Tester richtig verwenden.

Beste Beispiele

Es gibt verschiedene Hersteller, die Transistortester von hoher Qualität anbieten. Einige der beliebtesten und besten Modelle auf dem Markt sind:

1. PeakTech 3315: Dieser Transistortester bietet eine Vielzahl von Funktionen und eine einfache Bedienung. Er ermöglicht die Messung von NPN- und PNP-Transistoren, Dioden, Widerständen und Kapazitäten. Mit seinem integrierten LC-Display liefert er klare und genaue Messergebnisse.
2. Tacklife MMD04: Dieser Transistortester ist ein vielseitiges Gerät, das nicht nur Transistoren, sondern auch Dioden, Widerstände, Kapazitäten und mehr messen kann. Er verfügt über ein großes LCD-Display, das eine einfache Darstellung der Messergebnisse ermöglicht. Außerdem ist er aufgrund seiner kompakten Größe und Tragbarkeit ideal für den Einsatz unterwegs.
3. Aneng AN8008: Dieser Transistortester zeichnet sich durch seine einfache Bedienung und sein benutzerfreundliches Design aus. Er verfügt über eine automatische Erkennungsfunktion, die den Transistortyp automatisch identifiziert und die richtigen Messungen vornimmt. Mit seinem hellen LCD-Display bietet er klare und gut sichtbare Ergebnisse.

Diese Transistortester sind nur Beispiele für die vielen Modelle, die auf dem Markt erhältlich sind. Es ist wichtig, Ihre Anforderungen zu berücksichtigen und sorgfältig die Funktionen und Eigenschaften der verschiedenen Modelle zu vergleichen, um den für Ihre Bedürfnisse am besten geeigneten Transistortester auszuwählen.

Transistorprüfung mit einem Oszilloskop

Oszilloskop und seine Verwendung

Ein Oszilloskop ist ein elektronisches Messgerät, das zur Darstellung und Analyse von elektrischen Signalen verwendet wird. Es kann verwendet werden, um verschiedene Signale wie Spannung, Strom oder Frequenz anzuzeigen und zu untersuchen. Oszilloskope werden häufig in der Elektronik, Telekommunikation, Medizintechnik und anderen Bereichen eingesetzt, in denen die Analyse und Überwachung elektrischer Signale von entscheidender Bedeutung ist.

In Bezug auf die Transistorprüfung kann ein Oszilloskop äußerst nützlich sein, um die Leistung und den Zustand eines Transistors zu überprüfen. Mit einem Oszilloskop können elektrische Signale gemessen und grafisch dargestellt werden, was es ermöglicht, die Funktion, den Betriebszustand und mögliche Fehler des Transistors zu analysieren.

Verfahren zur Transistorprüfung mit einem Oszilloskop

Um einen Transistor mit einem Oszilloskop zu überprüfen, sind einige Schritte erforderlich. Hier ist eine Schritt-für-Schritt-Anleitung, wie Sie vorgehen können:

1. Transistor identifizieren: Zunächst müssen Sie den Transistor identifizieren und die Pinbelegung bestimmen. Auf dem Transistor befinden sich normalerweise Beschriftungen oder Markierungen, die Ihnen dabei helfen, die Basis, den Emitter und den Kollektor zu erkennen. Stellen Sie sicher, dass Sie die Pinbelegung des Transistors korrekt kennen.
2. Schaltung vorbereiten: Um den Transistor mit dem Oszilloskop zu überprüfen, müssen Sie eine geeignete Schaltung aufbauen. Verbinden Sie den Emitter des Transistors mit dem Ground-Anschluss des Oszilloskops. Verbinden Sie den Kollektor des Transistors mit der Spannungsquelle und den Widerständen. Stellen Sie sicher, dass die Schaltung ordnungsgemäß aufgebaut und verbunden ist.
3. Oszilloskop anschließen: Verbinden Sie das Oszilloskop mit der Schaltung, indem Sie das Erdungskabel des Oszilloskops mit dem Ground-Anschluss der Schaltung verbinden. Verbinden Sie das Messkabel des Oszilloskops mit dem Emitter-Anschluss des Transistors.
4. Oszilloskop einstellen: Schalten Sie das Oszilloskop ein und stellen Sie die geeigneten Einstellungen vor. Sie sollten die Zeitbasis und die Vertikaleinstellungen entsprechend den erwarteten Signalamplituden und Frequenzen am Oszilloskop einstellen. Es ist auch wichtig, den Triggermodus und den Triggerpegel entsprechend einzustellen, um eine stabile Anzeige auf dem Oszilloskop zu gewährleisten.
5. Signal messen: Sobald das Oszilloskop korrekt eingestellt ist, können Sie das Signal des Transistors messen. Vergewissern Sie sich, dass das Transistorsignal deutlich auf dem Oszilloskop angezeigt wird. Durch den Vergleich der erwarteten Signalamplitude und Frequenz mit den gemessenen Werten können Sie den Zustand des Transistors bewerten. Wenn das Signal die erwarteten Werte aufweist und keine Abweichungen oder Verzerrungen vorliegen, deutet dies darauf hin, dass der Transistor in gutem Zustand ist.
6. Fehleranalyse: Wenn das gemessene Signal des Transistors Abweichungen oder Verzerrungen aufweist, deutet dies auf mögliche Fehler oder Defekte hin. In diesem Fall müssen Sie den Transistor genauer analysieren und möglicherweise die Schaltung überprüfen, um den Fehler zu identifizieren. Mögliche Fehler können beispielsweise ein Kurzschluss, ein offener Anschluss oder eine unvollständige Verbindung sein.

Beste Beispiele

Es gibt verschiedene Hersteller, die hochwertige Oszilloskope für die Transistorprüfung anbieten. Einige der besten Modelle auf dem Markt sind:

1. Rigol DS1054Z: Dieses Oszilloskop bietet eine hohe Bandbreite, eine gute Abtastrate und eine benutzerfreundliche Bedienung. Es verfügt über vier Kanäle und eine große Anzeige, die eine klare Darstellung der gemessenen Signale ermöglicht.
2. Keysight DSOX1102G: Dieses Oszilloskop zeichnet sich durch eine hohe Signalgenauigkeit und eine schnelle Abtastrate aus. Es verfügt über zwei Kanäle und eine benutzerfreundliche Bedienoberfläche. Mit seinen erweiterten Funktionen und der Möglichkeit, verschiedene Messungen durchzuführen, ist es ideal für anspruchsvolle Anwendungen geeignet.
3. Tektronix TBS1052B: Dieses Oszilloskop bietet eine gute Kombination aus Leistung und Preis. Es verfügt über eine hohe Auflösung, eine einfache Bedienung und eine solide Konstruktion. Mit seiner kompakten Größe und Portabilität ist es sowohl für den Einsatz im Labor als auch unterwegs geeignet.

Diese Oszilloskope sind nur Beispiele für die vielen Modelle, die auf dem Markt erhältlich sind. Es ist wichtig, Ihre Anforderungen und Budgetvorstellungen zu berücksichtigen und sorgfältig die Funktionen und Eigenschaften der verschiedenen Modelle zu vergleichen, um das für Ihre Bedürfnisse am besten geeignete Oszilloskop auszuwählen.

Bitte beachten Sie, dass die genaue Vorgehensweise zur Transistorprüfung mit einem Oszilloskop je nach Modell und Hersteller variieren kann. Daher ist es ratsam, die Anleitung des Herstellers zu konsultieren und sich eingehend mit der Bedienung und Verwendung des jeweiligen Oszilloskops vertraut zu machen.
